Embout à bouton rétractable à centre surbaissé T51

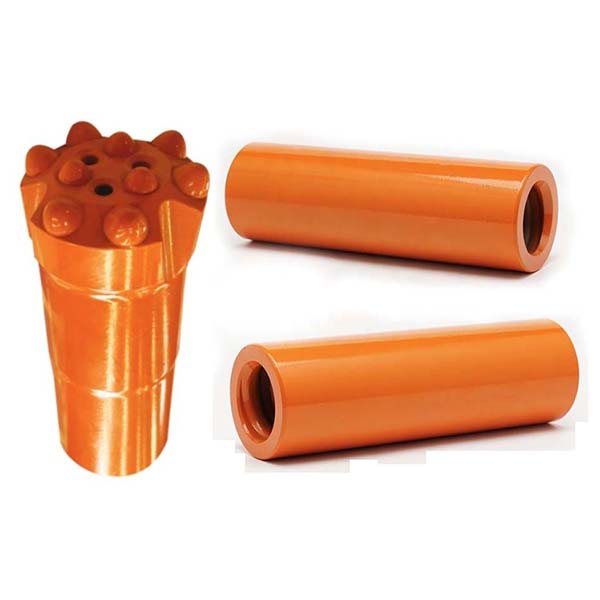

Foret à bouton rétractable à centre décalé T51 pour outils de forage sur banc

Name: Foret à bouton rétractable à centre décalé T51 pour outils de forage sur banc
Brand: beentools

Les forets et manchons d’accouplement de la série T51 sont principalement utilisés avec des foreuses entièrement hydrauliques à chenilles pour l’exploitation de carrières à ciel ouvert, l’extraction de matières premières pour le ciment et les opérations de dynamitage de roches de grand diamètre.

Contactez-nous

Description

Présentation du foret fileté T51

Le foret fileté T51 se caractérise par une vitesse de forage élevée, ce qui accélère la réalisation des projets, et propose un prix abordable, offrant ainsi un excellent rapport qualité-prix.
Cette page web présente principalement le foret à bout fileté T51, le foret à bout rétractable T51, le foret à bout rétractable à centre décentré T51 et le manchon de raccordement.

Informations techniques

Informations techniques sur le foret à bout fileté T51

Filetage de raccordement :T51
Matériau de la tête :Carbure de tungstène
Matériau du corps du foret :Acier allié à haute résistance
Rainures de rinçage :Réparties sur toute la longueur du trépan pour l’évacuation des copeaux et le refroidissement
Conception de la tête :En forme de bouton
Diamètre :89 mm, 102 mm, 115 mm et 127 mm
Angle du bouton de jauge :35 degrés et 40 degrés
Boutons de jauge :9 x 12 mm, 9 x 12 mm, etc.
Boutons centraux :6 x 10 mm, 6 x 12 mm, 7 x 13 mm, etc.
Poids :4,0 kg et 9,5 kg
Procédé de fabrication des têtes :Technologie d’incrustation par pressage à chaud
Autres procédés de fabrication :Traitement thermique de cémentation complète, traitement haute fréquence et traitement de phosphatation

Paramètres techniques du manchon d’accouplement

Types :Butée intermédiaire et réduction
Types de raccordement fileté :T51 et T45
Longueur :235 mm
Diamètre :72 mm et 77 mm
Matériau :Acier allié forgé à haute résistance
Procédé de fabrication :Traitement thermique par cémentation complète
Poids :4,0 kg, 4,2 kg et 4,3 kg

Embout à bouton

Embout de bouton rétractable à centre en retrait T51 pour outils de perçage d'établi
Foret à bout, Bouton	D (mm)	D (pouces)	Calibre des boutons	Centre des boutons	Angle de la jauge de boutons	Fil	Référence	Poids (kg)
Bouton	89	3 1/2	9 x 11 mm	6 x 10 mm	35 degrés	T51	B173-8915-7805	4,0
	102	4	9 x 12 mm	6 x 12 mm	35 degrés	T51	B173-0215-7805	4,8
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 degrés	T51	B173-1515-7805	7,0
	127	5	9 x 14 mm	6 x 13 mm	35 degrés	T51	B173-2715-7805	8,0
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 degrés	T51	B173-8915-7864	4,8
Bouton	89	3 1/2	8 x 12 mm	6 x 11 mm	35 degrés	T51	B173-8914-7805	4,0
	102	4	8 x 13 mm	7 x 12 mm	35 degrés	T51	B173-0215-7805	6,6
	115	4 1/2	8 x 14 mm	7 x 13 mm	35 degrés	T51	B173-1515-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 degrés	T51	B173-2715-7805	9,4
	89	3 1/2	8 x 11 mm	7 x 11 mm	40 degrés	T51	B173-8915-7864	4,0
	102	4	8 x 13 mm	7 x 12 mm	40 degrés	T51	B173-0215-7864	6,6
Bouton, plat, retrac	89	3 1/2	9 x 11 mm	6 x 10 mm	35 degrés	T51	B174-8915-7805	4,9
	102	4	9 x 12 mm	6 x 12 mm	35 degrés	T51	B174-0215-7805	7,1
	115	4 1/2	9 x 13 mm	6 x 12 mm	35 degrés	T51	B174-1515-7805	9,5
	89	3 1/2	9 x 11 mm	6 x 10 mm	40 degrés	T51	B174-8915-7864	4,9
Bouton, centre en creux, rétractable	89	3 1/2	8 x 12 mm	6 x 11 mm	35 degrés	T51	B176-8914-7805	4,7
	102	4	8 x 13 mm	6 x 12 mm	35 degrés	T51	B176-0214-7805	5,3
	115	4 1/2	8 x 14 mm	6 x 13 mm	35 degrés	T51	B176-1514-7805	7,0
	127	5	8 x 14 mm	7 x 14 mm	35 degrés	T51	B176-2715-7805	8,0
	89	3 1/2	8 x 12 mm	5 x 11 mm	40 degrés	T51	B176-8913-7864	4,7
	102	4	8 x 13 mm	6 x 12 mm	40 degrés	T51	B176-0214-7864	5,3
	115	4 1/2	8 x 14 mm	7 x 13 mm	40 degrés	T51	B176-1515-7864	7,0

Manchon d'accouplement

Manchon de raccordement fileté
Manchon d'accouplement	L (mm)	L (pouces)	D (mm)	D (pouces)	Filetage	Référence	Poids (kg)
Butée intermédiaire	235	9 1/4	72	2 27/32	T51	320-7223-7878	4,0
Butée intermédiaire	235	9 1/4	77	3 1/32	T51	320-7723-7878	4,3
Réduction	235	9 1/4	72	2 27/32	T51, T45	330-7223-7877	4,2
