Trépan à bouton rétractable à filetage T45 pour l’exploitation minière à ciel ouvert

Name: Trépan à bouton rétractable à filetage T45 pour l’exploitation minière à ciel ouvert
Brand: beentools

Le trépan fileté T45 est adapté aux formations rocheuses de dureté moyenne à dure. Il est doté d’un raccord fileté T45 standardisé, garantissant la compatibilité avec divers appareils de forage et tiges de forage, et permettant ainsi une transmission de puissance fiable et efficace.

Contactez-nous

Description

Présentation du foret fileté T45

La valeur ajoutée du foret fileté T45 réside dans ses performances équilibrées en termes de vitesse de pénétration, de durabilité et de rentabilité. Il est largement utilisé dans les opérations de forage sur banc et de forage de production.

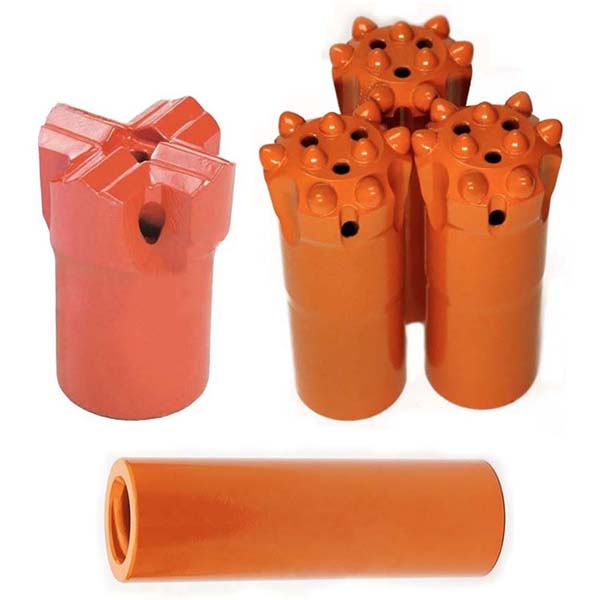

Cette page web présente principalement le foret à bout fileté T45, le foret à bout rétractable T45, le foret à bout rétractable à centre décentré T45, le foret fileté en X T45 et le manchon de raccordement.

Informations techniques

Foret à bout fileté T45

Filetage de raccordement :T45
Matériau de la tête :Carbure de tungstène
Matériau du corps de l’embout :Acier allié à haute résistance
Rainures de rinçage :Réparties sur toute la longueur du trépan pour l’évacuation des copeaux et le refroidissement
Conception de la tête :En forme de bouton
Diamètre :76 mm, 89 mm et 102 mm
Angle du bouton de jauge :30 degrés, 35 degrés et 40 degrés
Boutons de jauge :7 x 12 mm, 8 x 11 mm, etc.
Boutons centraux :4 x 11 mm, 4 x 12 mm, 6 x 13 mm, etc.
Poids :2,4 kg et 6,4 kg
Procédé de fabrication des têtes :Technologie d’incrustation par pressage à chaud
Autres procédés de fabrication :Traitement thermique de cémentation complète, traitement haute fréquence et traitement de phosphatation

Foret fileté T45

Filetage de raccordement :T45
Matériau de la tête :Dents en carbure de tungstène intégrées
Matériau du corps de la mèche :Acier allié à haute résistance
Rainures de rinçage :Réparties sur toute la longueur du trépan pour évacuer les scories et le liquide de refroidissement
Conception de la tête :En forme de X et en forme de croix
H x T :16 x 10 mm
Diamètre :76 mm
Poids :2,5 kg

Manchon de raccordement

Types :Butée intermédiaire et réduction
Types de raccordement fileté :T45 et R38
Longueur :200 mm et 207 mm
Diamètre :66 mm
Matériau :Acier allié forgé à haute résistance
Procédé de fabrication :Traitement thermique par cémentation complète
Poids :3,1 kg et 3,2 kg

Embout à bouton

Embout fileté T45 pour bouton de rétraction destiné à l'exploitation minière à ciel ouvert
Foret fileté, bout	D (mm)	D (pouces)	Calibre des boutons	Centre des boutons	Angle de la jauge de boutons	Fil	Référence	Poids (kg)
Bouton	76	3	7 x 12 mm	4 x 12 mm	35 degrés	T45	B173-7611-7705	2,4
Bouton	76	3	7 x 12 mm	4 x 11 mm	35 degrés	T45	B173-7611-7765	2,4
Bouton	76	3	8 x 11 mm	6 x 10 mm	35 degrés	T45	B173-7614-7705	2,6
Bouton	76	3	8 x 11 mm	6 x 10 mm	40 degrés	T45	B173-7614-7764	2,6
Bouton	89	3 1/2	8 x 13 mm	5 x 13 mm	35 degrés	T45	B173-8913-7705	3,8
Bouton	89	3 1/2	8 x 13 mm	6 x 13 mm	35 degrés	T45	B173-8914-7765	3,8
Bouton	89	3 1/2	9 x 11 mm	5 x 11 mm	40 degrés	T45	B173-8914-7704	4,7
Bouton	102	4	9 x 12 mm	6 x 12 mm	35 degrés	T45	B173-0215-7705	6,7
Bouton	76	3	8 x 11 mm	6 x 10 mm	30 degrés	T45	B175-7614-7703	2,6
	89	3 1/2	8 x 12 mm	6 x 11 mm	35 degrés	T45	B175-8914-7705	4,4
	102	4	8 x 13 mm	7 x 12 mm	40 degrés	T45	B175-0215-7704	6,4
	76	3	8 x 11 mm	6 x 10 mm	35 degrés	T45	B175-7614-7765	2,5
	89	3 1/2	8 x 12 mm	7 x 11 mm	40 degrés	T45	B175-8915-7764	4,4
Bouton, plat, rétractable	76	3	8 x 12 mm	4 x 11 mm	35 degrés	T45	B174-7612-7705	3,2
Bouton, plat, rétractable	76	3	8 x 12 mm	4 x 11 mm	40 degrés	T45	B174-7612-7764	3,2
Bouton, plat, retracé	89	3 1/2	9 x 11 mm	6 x 10 mm	35 degrés	T45	B174-8915-7705	4,2
	102	4	9 x 12 mm	6 x 12 mm	35 degrés	T45	B174-0215-7705	5,8
	89	3 1/2	9 x 12 mm	6 x 10 mm	40 degrés	T45	B174-8915-7764	4,7
	102	4	9 x 12 mm	6 x 12 mm	40 degrés	T45	B174-0215-7764	6,4
Bouton, centre en creux, retrac	70	2 3/4	6 x 11 mm	4 x 10 mm	40 degrés	T45	B176-7010-7704	2,2
	76	3	8 x 11 mm	6 x 10 mm	30 degrés	T45	B176-7614-7703	2,6
	89	3 1/2	8 x 12 mm	6 x 11 mm	35 degrés	T45	B176-8914-7705	3,8
	102	4	8 x 13 mm	7 x 12 mm	35 degrés	T45	B176-0215-7705	5,3
	76	3	8 x 11 mm	6 x 10 mm	35 degrés	T45	B176-7614-7765	2,6
	89	3 1/2	8 x 12 mm	7 x 11 mm	40 degrés	T45	B176-8915-7764	3,8
	102	4	8 x 13 mm	7 x 12 mm	40 degrés	T45	B176-0215-7764	5,3

Foret X

Foret fileté T45
Foret fileté, plaquette	D (mm)	D (pouces)	H x T de l'insert	Filetage	Référence	Poids (kg)
X bits	89	3 1/2	16 x 10 mm	T45	B168-8916-7710	5,0

Manchon d'accouplement

Manchon de raccordement fileté
Manchon d'accouplement	L (mm)	L (pouces)	D (mm)	D (pouces)	Filetage	Référence	Poids (kg)
Butée intermédiaire	207	8 1/16	66	2 3/8	T45	B302-6620-7777	3,1
Réduction	200	8 1/16	66	2 3/8	T45, T38	B303-6620-7776	3,2
Réduction	207	8 1/16	66	2 3/8	T45, T51	B303-6620-7778	3,2
