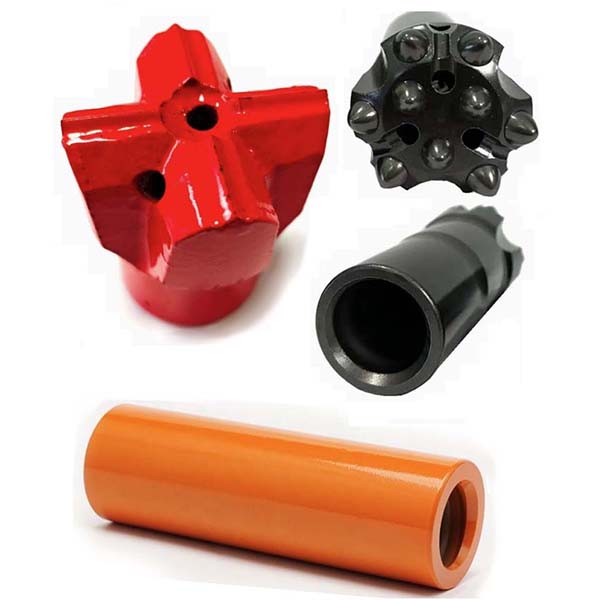

Foret à boutons R32 à coupe en croix et manchon de raccordement

Foret à boutons R32 et manchon de raccordement pour le forage de galeries

Name: Foret à boutons R32 et manchon de raccordement pour le forage de galeries
Brand: beentools

Cette série de forets à boutons R32 et de manchons de raccordement est principalement utilisée pour les opérations de forage à marteau en tête, généralement en combinaison avec des marteaux-piqueurs hydrauliques. Les forets à marteau en tête sont reliés à la tige de forage par un filetage pour effectuer les travaux de forage.

Contactez-nous

Description

Présentation du produit

Cette page présente principalement le trépan à boutons fileté R32, le trépan cruciforme fileté R32 et le manchon de raccordement, qui sont largement utilisés dans les outils de forage jumbo pour la construction de tunnels.

Spécifications techniques du trépan à boutons fileté R32

Filetage de raccordement :R32
Matériau de la tête :Carbure de tungstène
Matériau du corps de la mèche :Acier allié à haute résistance
Rainures de rinçage :Réparties sur toute la longueur du trépan pour l’évacuation des déblais et le refroidissement
Conception de la tête :Boutons sphériques
Diamètre :43 mm, 45 mm, 51 mm, etc.
Angle des boutons :30 degrés et 35 degrés
Boutons de jauge :5 x 10 mm, 6 x 10 mm, etc.
Boutons centraux :2 x 9 mm, 2 x 10 mm, etc.
Poids :0,6 kg à 1,0 kg
Procédé de fabrication de la tête :Technique de montage à chaud
Autres procédés de fabrication :Traitement thermique de cémentation complète, traitement haute fréquence et traitement de phosphatation

Spécifications techniques du foret cruciforme fileté R32

Filetage de raccordement :R32
Matériau de la tête :Boutons en carbure de tungstène intégrés
Matériau du corps de la mèche :Acier allié à haute résistance
Rainures de rinçage :Réparties sur toute la longueur du trépan pour l’évacuation des déblais et des fluides, ainsi que du liquide de refroidissement
Conception de la tête :Type croisé
H x T :12 x 8 mm, 16 x 10 mm
Diamètre :43 mm, 51 mm, etc.
Poids :0,8 kg à 1,1 kg

Caractéristiques techniques du manchon d’accouplement

Type :Butée intermédiaire
Raccord fileté :T38 et R38
Longueur :170 mm et 190 mm
Diamètre :55 mm
Matériau :Acier allié forgé à haute résistance
Procédé de fabrication :Traitement thermique par cémentation complète
Poids :1,8 kg et 2,0 kg

Embout à bouton

Embout fileté R32
Foret fileté, bout	D (mm)	D (pouces)	Calibre des boutons	Centre des boutons	Angle de la jauge de boutons	Fil	Référence	Poids (kg)
Bouton	43	1 11/16	5 x 10 mm	2 x 9 mm	30 degrés	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 degrés	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 degrés	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 degrés	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 degrés	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 degrés	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 degrés	R32	B173-5107-5465	1,2
Bouton	45	1 3/4	6 x 10 mm	2 x 9 mm	35 degrés	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 degrés	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 degrés	R32	B173-5108-5404	1,2
Bouton	43	1 11/16	6 x 10 mm	3 x 8 mm	30 degrés	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 degrés	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 degrés	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 degrés	R32	B173-5109-5405	1,0
Bouton	48	1 7/8	6 x 10 mm	3 x 9 mm	30 degrés	R32	B173-4809-5463	0,8
Bouton	51	2	6 x 10 mm	3 x 9 mm	35 degrés	R32	B173-5109-5465	1,0
