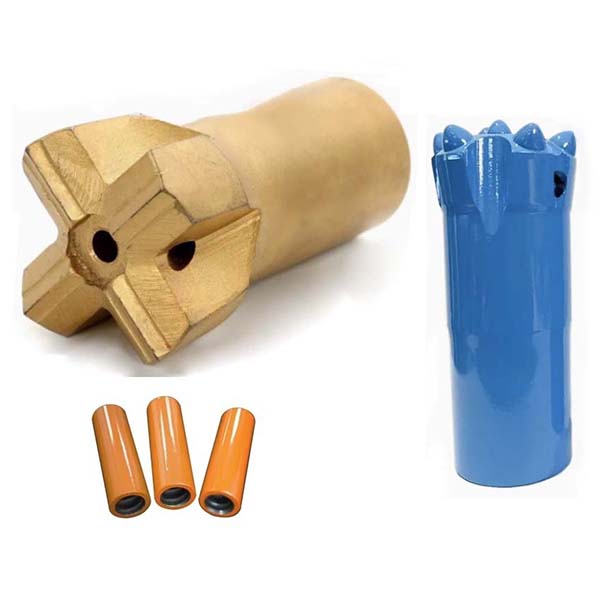

Foret à bout rond et à croix R28 pour le forage et la construction de tunnels

Présentation des trépans à boutons filetés et des trépans croisés R28

Cette série de trépans à boutons filetés et de trépans croisés R28 est spécialement conçue pour le dynamitage d’excavation de galeries et le forage de trous d’ancrage dans les grandes mines métalliques souterraines.

Le manchon de raccordement fileté est fabriqué par usinage CNC.

Informations techniques sur les trépans à boutons filetés R28

• Raccord fileté :R28
• Matériau de la tête :Carbure de tungstène
• Matériau du corps de la mèche :Acier allié à haute résistance
• Rainures de rinçage :Réparties sur toute la longueur du trépan pour l’évacuation des copeaux et le refroidissement
• Conception de la tête :En forme de bouton
• Diamètre :38 mm, 41 mm et 43 mm
• Angles de coupe :30 degrés et 35 degrés
• Boutons de jauge :5 x 9 mm et 5 x 10 mm
• Boutons centraux :2 x 7 mm et 2 x 8 mm
• Poids :0,6 kg et 0,7 kg
• Procédé de fabrication de la tête :Technologie d’incrustation à chaud
• Autres procédés de fabrication :Traitement thermique de cémentation complète, traitement haute fréquence et processus de phosphatation

Paramètres techniques du foret à fileter R28

• Raccord fileté :R28
• Matériau de la tête :Dents en carbure de tungstène incrustées
• Matériau du corps de la mèche :Acier allié à haute résistance
• Rainures de rinçage :Réparties sur toute la longueur du trépan pour évacuer les résidus et le liquide de refroidissement
• Conception de la tête :En forme de croix
• H x T :12 x 8 mm
• Diamètre :38 mm et 42 mm
• Poids :0,5 kg et 0,6 kg

Caractéristiques techniques du manchon de raccordement fileté

• Type :Butée intermédiaire
• Raccord fileté :R32 et R38
• Longueur :160 mm et 170 mm
• Diamètre :45 mm et 55 mm
• Matériau :Acier allié forgé à haute résistance
• Procédé de fabrication :Traitement thermique par cémentation complète
• Poids :1,0 kg et 1,7 kg
