pignons à verrouillage conique triplex 16B-3 Chaîne à rouleaux ISO standard

Cette conception utilise un moyeu conique et un alésage conique correspondant, ce qui permet au pignon d’être solidement monté sur l’arbre à l’aide de douilles de verrouillage coniques sans créer de jeu.
Modèle : pignon à verrouillage conique de type B 16B-3
Matériau : C45, acier inoxydable, acier trempé, etc.
Traitement de surface : Dents trempées, oxyde noir, zingage, électrophorèse, etc.

Pignon à douille de blocage conique offre un ajustement mécanique robuste entre le moyeu du pignon et l’arbre, assurant une connexion solide et fiable pour une transmission de puissance efficace et sans à-coups. Cette conception minimise les pertes d’énergie et améliore l’efficacité globale du système.

Caractéristiques principales

Adaptation aux interférences mécaniques: Le moyeu du pignon et l’arbre sont solidement reliés pour une fiabilité supérieure et un glissement réduit.
Transmission efficace de la puissance: Fonctionnement en douceur avec une réduction des frottements et du bruit, grâce à la précision de la forme des dents.
Longue durée de vie: Les matériaux durables et la conception prolongent la durée de vie des pignons et des chaînes, minimisant ainsi les temps d’arrêt et les coûts de maintenance.
Options de matériaux:
- Acier C45: Équilibre résistance et économie pour les applications générales.
- Acier inoxydable: Excellente résistance à la corrosion – idéal pour les environnements difficiles.
- Acier trempé:Traité thermiquement pour une meilleure résistance à l’usure et une meilleure durabilité.
Maintenance réduite: Moins de remplacements sont nécessaires, ce qui réduit les coûts d’exploitation globaux.

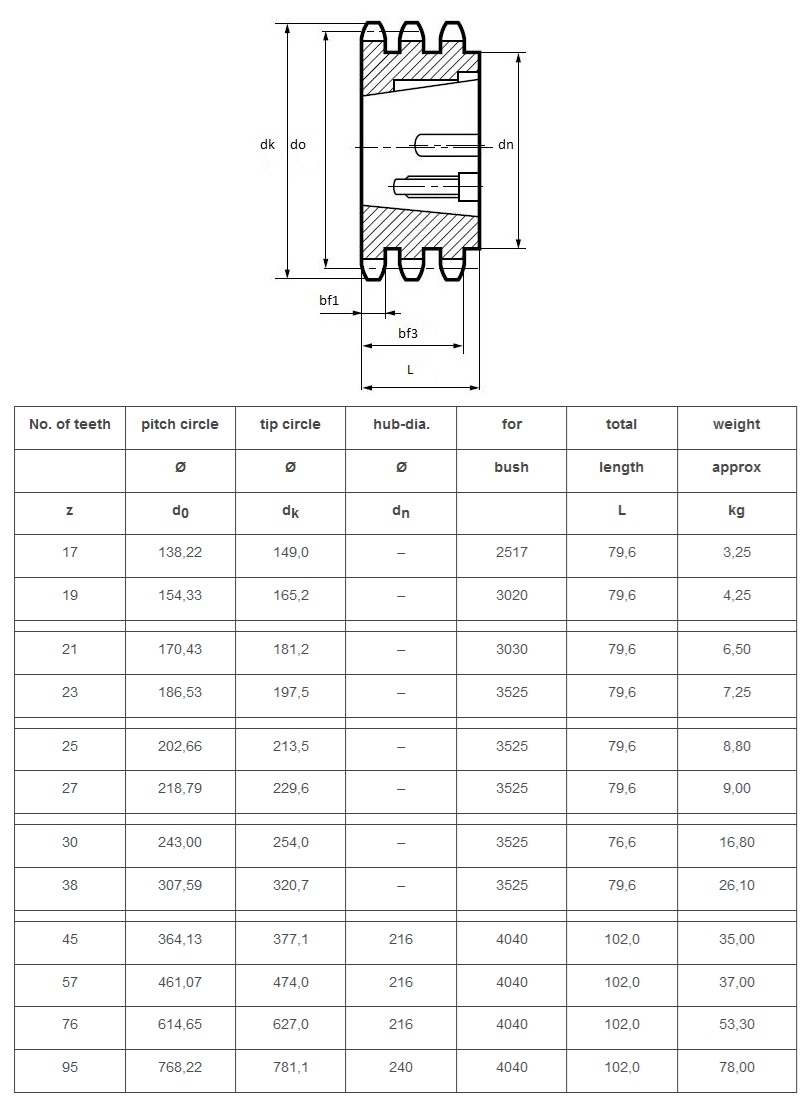

Spécifications techniques

N°ISO: 16B-3 (1″ x 17,02mm)
Pas: 25,4 mm
Largeur intérieure: 17,02 mm
Diamètre du rouleau: 15,88 mm
79,6 mm
Ba : 2,5 mm (largeur du rayon)
Rx : 26,0 mm (rayon de la dent min.)

Avantages

Connexion solide et fiable pour les systèmes à haute performance
Réduction des frottements et du bruit pour un fonctionnement plus souple
Durée de vie prolongée et réduction des coûts de maintenance
Options de matériaux polyvalents pour s’adapter à divers environnements

Choisissez notre pignon à douille conique pour une durabilité supérieure, une transmission de puissance efficace et une maintenance réduite dans les applications exigeantes.
