rondelles élastiques en fil rond

rondelles-ressorts ondulées en fil rond série kw pour l’industrie

Les rondelles élastiques ondulées à fil rond sont un type de rondelles élastiques ondulées fabriquées avec un fil de section ronde.

Contactez-nous
Description

sont des rondelles de précision fabriquées à partir d’un fil d’acier de section ronde, conçues pour supporter des charges élevées avec une rigidité de ressort précise et prévisible. Leur conception unique en forme d’onde offre une élasticité et une précharge fiables dans une large gamme de connexions mécaniques, ce qui les rend idéales pour les applications d’ingénierie exigeantes.

rondelles élastiques en fil rond

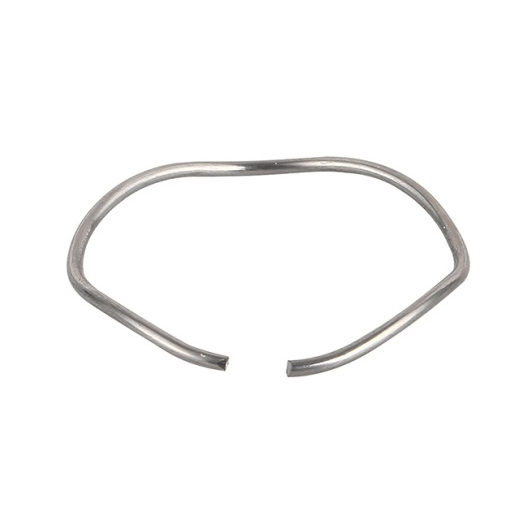

Rondelles élastiques ondulées à fil rond

Caractéristiques et avantages

  • Excellente élasticité: La structure ondulée spéciale permet une déformation élastique de longue durée, offrant une précharge constante et des performances fiables sous contrainte.
  • Amortissement des vibrations: Absorbe efficacement les vibrations et les chocs, contribuant à réduire le bruit et à prolonger la durée de vie de l’équipement.
  • Distribution uniforme de la pression: La conception de la forme d’onde assure une pression uniforme sur la surface de contact, minimisant les contraintes localisées et améliorant la fiabilité.
  • Durabilité: Fabriquées à partir de matériaux à haute résistance tels que l’acier inoxydable ou l’acier allié, ces rondelles offrent une résistance exceptionnelle à la corrosion et à l’usure pour une utilisation à long terme.
  • Adaptabilité: Adaptées aux températures élevées, à l’humidité et aux environnements corrosifs, ces rondelles sont idéales pour diverses applications industrielles.
  • Régularité prévisible du ressort: Fournit des charges similaires à celles des ressorts à disque, mais avec une plus grande précision et une plus grande constance dans la raideur du ressort.

Applications

  • Connexions mécaniques nécessitant une précharge élastique et un amortissement des vibrations
  • Équipement automobile, aérospatial et industriel
  • Solutions d’assemblage dans des environnements à haute température ou corrosifs

Choisissez les rondelles élastiques ondulées à fil rond pour les applications exigeant un contrôle précis de la charge, une excellente absorption des vibrations et une durabilité exceptionnelle. Leur conception avancée garantit des performances et une fiabilité optimales, même dans les environnements les plus difficiles.

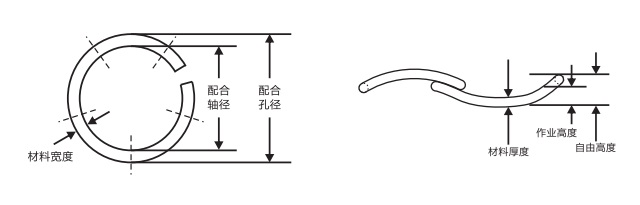

Paramètres techniques
Item No. Fonctionne en
Diamètre de l'alésage (mm)		 Dégage l'arbre
Diamètre de l'arbre (mm)		 Charge(N) Hauteur de travail (mm) Hauteur libre (mm) Taux de ressort (N/mm)
KW-0050 12.7 10.36 155.6 1.32 1.57 612.5
KW-0062 15.88 13.13 222.3 1.63 1.96 673.1
KW-0075 19.05 15.95 311.2 1.93 2.34 765.6
KW-0087 22.23 18.8 355.6 2.18 2.64 777.7
KW-0100 25.4 21.72 400.1 2.41 2.95 750.1
KW-0112 28.58 24.56 444.5 2.59 3.23 700
KW-0125 31.75 27.46 489 2.79 3.51 687.6
KW-0137 34.93 31.06 533.4 2.41 3.07 807.6
KW-0150 38.1 34.01 577.9 2.59 3.25 875
KW-0162 41.28 36.68 622.3 2.79 3.48 907.4
KW-0175 44.45 39.73 666.8 2.87 3.66 846.8
KW-0187 47.63 42.72 711.2 3.02 3.94 777.7
KW-0200 50.8 45.8 755.7 3.15 4.19 725.6
KW-0212 53.98 48.41 800.1 3.28 4.11 954.6
KW-0225 57.15 51.38 844.6 3.45 4.27 1039.2
KW-0237 60.33 54.38 889 3.58 4.52 945.9
KW-0250 63.5 57.43 933.5 3.66 4.7 896.4
KW-0262 66.68 60.3 977.9 3.89 5.16 770
KW-0275 69.85 63.42 1022.4 3.91 5.38 694.1
KW-0287 73.03 66.5 1066.8 4.01 5.33 807.6
KW-0300 76.2 70.28 1111.3 3.58 4.55 1151.3
KW-0312 79.38 73.1 1155.7 3.66 4.67 1137.5
KW-0325 82.55 76 1200.2 3.89 4.83 1277
KW-0337 85.73 79.12 1244.6 3.91 4.95 1195.1
KW-0350 88.9 82.19 1289.1 4.01 5.11 1180.2
KW-0362 92.08 85.24 1333.5 4.09 5.23 1166.7
KW-0375 95.25 88.27 1378 4.22 5.38 1179.3
KW-0387 98.43 91.31 1422.4 4.32 5.28 1473.7
KW-0400 101.6 94.44 1466.9 4.32 5.72 1050
KW-0412 104.78 97.21 1489.1 4.45 5.61 1274.5
KW-0425 107.95 100.28 1533.5 4.52 5.72 1284.5
KW-0437 111.13 103.2 1555.8 4.75 6.1 1155.7
KW-0450 114.3 106.3 1600.2 4.75 6.27 1050
KW-0462 117.48 109.47 1622.4 4.75 6.43 967.8
KW-0475 120.65 112.55 1666.9 4.83 6.53 979.5
KW-0487 123.83 115.7 1689.1 4.83 6.71 898.6
KW-0500 127 118.67 1733.6 4.95 6.73 974.9
KW-0512 130.18 121.21 1778 5.08 6.96 945.9
KW-0525 133.35 124.28 1822.5 5.18 7.09 956.7
KW-0537 136.53 127.94 1866.9 4.75 6.22 1267.2
KW-0550 139.7 131.11 1911.4 4.75 6.38 1175.8
KW-0562 142.88 134.19 1955.8 4.83 6.22 1400
KW-0575 146.05 137.31 2000.3 4.83 6.38 1291
KW-0587 149.23 140.31 2044.7 5 6.65 1238.5
KW-0600 152.4 143.36 2089.2 5.08 6.81 1209.6
