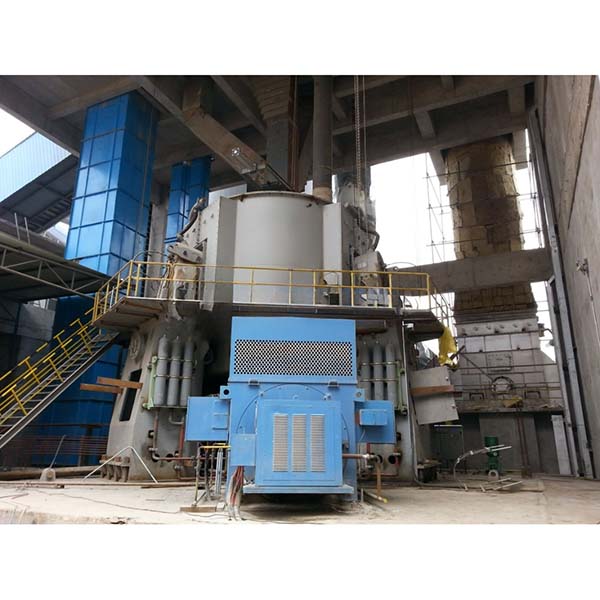

broyeur à rouleaux verticaux de pré-broyage à économie d’énergie

Aperçu du broyeur vertical de pré-broyage

Le broyeur à rouleaux verticaux de pré-broyage combine les caractéristiques structurelles du disque plat et des rouleaux de broyage coniques, et cisaille, écrase et broie le matériau sous haute pression par le biais de multiples rouleaux coniques à rotation symétrique.

Principe de fonctionnement du broyeur vertical de pré-broyage

Les principaux composants sont le moteur, le réducteur, le disque de broyage, le rouleau de broyage, le dispositif hydraulique et le dispositif de lubrification. La matière pénètre au centre du broyeur par la goulotte d’entrée et, sous l’effet de la force centrifuge générée par la rotation du broyeur, elle est projetée dans la zone de broyage. À ce moment, grâce aux trois rotations symétriques du rouleau conique exercées par l’effet de haute pression, la matière est cisaillée, extrudée, concassée et broyée. La matière broyée pénètre dans la coquille inférieure du broyeur par l’anneau extérieur du disque de broyage et est raclée dans la goulotte inférieure par la plaque de raclage. Ce processus, sous haute pression constante, peut améliorer considérablement l’efficacité du broyage et réduire la consommation d’énergie.

Le broyeur à rouleaux verticaux de pré-broyage réalise le cisaillement du matériau et le broyage par extrusion grâce à la combinaison d’un disque plat et d’un rouleau de broyage conique. Après avoir pénétré dans le disque de broyage, le matériau est forcé d’entrer dans la zone de broyage sous haute pression et, sous l’effet de la force centrifuge, le matériau est continuellement extrudé et broyé par les rouleaux de broyage, de manière à atteindre l’objectif du broyage. Le matériau broyé pénètre dans la coquille inférieure par le bord extérieur du disque de broyage et est ensuite déchargé.

Caractéristiques du broyeur vertical de pré-broyage

1. Broyage à haute efficacité: Combiné à la conception du disque plat et du rouleau de broyage conique, il améliore l’efficacité du broyage des matériaux.
2. Fonctionnement automatique: Le rouleau de broyage est doté d’une fonction de levage automatique, ce qui permet de réaliser un démarrage sans charge, de réduire la charge du démarrage du moteur, de réduire l’intervention manuelle et d’améliorer la sécurité et la commodité du fonctionnement.
3. Conception à faible usure: Il y a un espace réservé entre le rouleau de broyage et le disque de broyage et un interrupteur de fin de course pour éviter le frottement du métal. Grâce à la lubrification forcée et à la conception d’étanchéité, il réduit l’usure et prolonge la durée de vie.
4. Économie d’énergie et réduction de la consommation: Comparé à la presse à rouleaux traditionnelle, le broyeur à rouleaux verticaux de pré-broyage est capable de réaliser une réduction significative de la consommation d’énergie, atteignant un effet d’économie d’énergie de 30% à 40%, et améliorant l’efficacité de la production en même temps.

Avantages du broyeur vertical de pré-broyage

1. Petite différence de pression de glissement, haute efficacité de broyage: L’utilisation d’un disque plat et d’une structure de rouleau de broyage conique, la différence relative de glissement entre le disque de broyage et le rouleau de broyage est faible, l’efficacité de broyage est plus élevée, et le rendement est plus élevé pour les mêmes spécifications.
2. Soulèvement automatique des rouleaux, démarrage sans charge: Les rouleaux de broyage peuvent être soulevés par eux-mêmes pour assurer un démarrage sans charge, réduire le fardeau du démarrage du moteur et améliorer considérablement la durée de vie de l’équipement et la commodité de l’entretien.
3. Longue durée de vie, moins d’entretien: Grâce à la conception raisonnable de la lubrification et de l’étanchéité des roulements, l’usure et les défaillances sont réduites, les coûts d’entretien sont faibles et la durée de vie est longue.
4. Augmentation de la production et réduction de la consommation avec un effet remarquable: En adoptant une nouvelle technologie de broyage, la capacité de production de clinker de ciment peut être augmentée de plus de 50 % et la consommation d’électricité peut être réduite de 30 à 40 %, ce qui permet d’atteindre l’objectif d’économie d’énergie, de réduction des émissions et de production à haut rendement.

Domaines d’application du broyeur vertical à rouleaux pré-broyés

• Industrie du ciment: Utilisé dans le pré-broyage du clinker de ciment pour améliorer l’efficacité de la production de ciment et réduire la consommation d’énergie.
• Industrie métallurgique: Dans le broyage des minerais métalliques, il permet d’améliorer l’efficacité du traitement des minerais.
• Industrie chimique: Dans le broyage de toutes sortes de matières premières chimiques, il joue un rôle dans l’amélioration de la finesse des matériaux et la réduction de la consommation d’énergie.
• Industrie des matériaux de construction: Utilisé dans la production de divers matériaux de construction, tels que le calcaire, le gypse, etc.
• Industrie du charbon: Dans le broyage du charbon, il réduit la consommation d’énergie et améliore l’efficacité de la production.
