appareil de forage d'ancrage pneumatique

foreuse d’ancrage pneumatique pour le creusement de tunnels et l’exploitation minière

La foreuse d’ancrage pneumatique est alimentée par de l’air comprimé et est spécialement conçue pour le soutènement et le renforcement des roches dans les projets souterrains tels que les tunnels, les mines et les routes. Il se caractérise par sa structure compacte, sa facilité d’utilisation, sa sécurité intrinsèque et sa grande adaptabilité.

Contactez-nous
Description

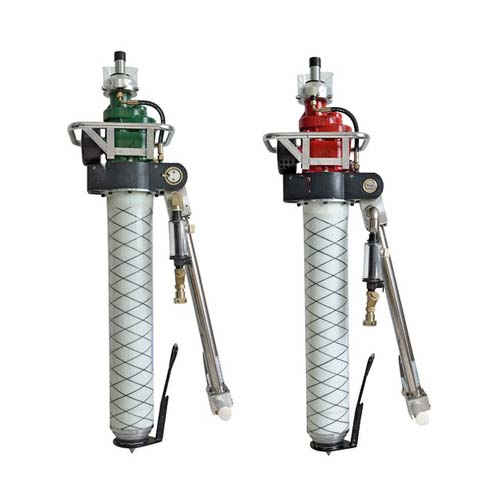

Foreuse d’ancrage pneumatique

L’appareil de forage d’ancrage pneumatique est un dispositif de forage très efficace alimenté par de l’air comprimé, spécialement conçu pour les opérations de soutien dans les chaussées des mines de charbon et les formations rocheuses de dureté moyenne. Il est capable de forer des trous pour les boulons d’ancrage et les câbles, ainsi que de mélanger, d’installer et de fixer des boulons d’ancrage à cartouche de résine. Grâce à cet équipement, l’installation des boulons d’ancrage et le pré-serrage initial peuvent être réalisés en une seule étape sans nécessiter d’outils supplémentaires.

Principales caractéristiques de l’appareil de forage pneumatique pour ancrages

  • Structure compacte et poids léger, facile à transporter et à utiliser, adaptée au travail dans les espaces confinés.
  • Équipé d’un moteur pneumatique haute performance et d’une transmission par engrenage souple, il offre une puissance élevée, un fonctionnement silencieux et une sécurité intrinsèque contre les explosions.
  • Le couple élevé et la vitesse de rotation rapide répondent aux exigences d’un forage efficace et d’une installation rapide.
  • Maintenance quotidienne simple, faible taux de défaillance et durabilité exceptionnelle, ce qui le rend adapté à un fonctionnement continu à long terme.

Domaines d’application

La foreuse d’ancrage pneumatique est largement utilisée pour les routes des mines de charbon, le soutien des tunnels et la construction de boulons/câbles d’ancrage dans les routes rocheuses. Elle est particulièrement adaptée aux environnements souterrains avec des exigences antidéflagrantes élevées et un espace de travail limité, améliorant efficacement l’efficacité et la sécurité de l’installation des boulons d’ancrage.

Paramètres techniques
foreuse d'ancrage pneumatique pour le creusement de tunnels et l'exploitation minière
Article Unité TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3.6 TB-130-4.2
Pression d'air de travail Mpa 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63
Vitesse de rotation nominale r/min 220 206 240 265 310
Couple nominal N.m 120 130 130 130 130
Couple de décrochage N.m 210 220 260 220 280
Vitesse de rotation à vide r/min ≥560 ≥560 ≥540 ≥580 ≥720
Puissance de sortie maximale kW 2.7 2.8 3.2 3.6 4.2
Consommation d'air mètres cubes par minute 4.4 4.5 5.0 5.0 6.5
Poussée maximale kN 8 8 8 8 7.9
Pression de l'eau de rinçage Mpa 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2
Bruit dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Taille du raccord de queue de perçage mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Numéro de modèle de l'appareil de forage d'ancrage Type A Type B Type C Note : D'autres hauteurs d'engins de forage peuvent être personnalisées en fonction de la hauteur de la chaussée de la mine de charbon.
Hauteur maximale de la machine complète mm 2457±50 3057±50 3657±50
Hauteur minimale de la machine complète mm 1126±50 1276±50 1426±50
Poids Kg 47 50 57
