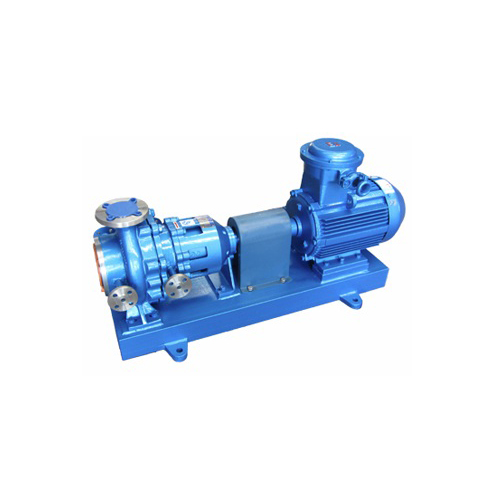

pompe centrifuge à entraînement magnétique en plastique avec enveloppe

La pompe centrifuge à entraînement magnétique en plastique avec chemise est conçue conformément aux normes ISO2858. Ses composants en contact avec le fluide présentent une structure composite en acier et en plastique haute performance (tel que le fluoroplastique/PTFE), avec un accouplement intermédiaire pour faciliter l’entretien – il suffit de démonter l’accouplement, sans avoir besoin de démonter les canalisations ou le moteur.

Performance de l’entreprise

• Débit : 1,8 à 400 m³/h
• Hauteur de chute : 15 à 125 m
• Température maximale de fonctionnement : 200°C
• Pression du palier : 1,6 MPa

Applications

• Transport de produits chimiques fortement corrosifs
• Transport de produits chimiques organiques et de fluides mixtes organiques/inorganiques
• Industries chimiques, pharmaceutiques, agroalimentaires, traitement de l’eau, électroniques et pétrochimiques

Caractéristiques et avantages

• Entraînement magnétique sans fuite : La puissance est transmise par couplage magnétique, ce qui élimine les garnitures mécaniques et le risque de fuite – idéal pour les liquides volatils, toxiques, corrosifs ou à haute température.
• Résistance supérieure à la corrosion: La construction en fluoroplastique/PTFE résiste aux acides forts, aux alcalis, aux solvants et aux solutions salines.
• Structure suspendue: Aucune boîte de refroidissement à l’eau n’est nécessaire lors du transport de fluides à haute température ; compacte et facile à entretenir.
• Economie d’énergie et haute efficacité: Le système d’entraînement magnétique réduit la consommation d’énergie et le bruit pendant le fonctionnement.
• Adaptation à divers liquides: Convient aux températures élevées, aux fluides corrosifs et aux liquides contenant des particules solides.
• Sécurité renforcée: La conception à double enveloppe protège contre la surchauffe et les risques d’inflammabilité lors de la manipulation de fluides volatils ou dangereux.

Principe de fonctionnement

• Transmission par couplage magnétique: Le rotor du moteur externe entraîne le rotor de la pompe interne par l’intermédiaire d’un champ magnétique, de sorte qu’aucun liquide n’entre en contact avec le moteur, ce qui élimine les fuites.
• Contrôle de la température de l’enveloppe: La circulation d’un liquide de refroidissement ou de chauffage dans l’enveloppe maintient la pompe et le fluide à une température optimale, évitant ainsi la surchauffe, le gel ou la perte d’efficacité.

Sélection des matériaux courants

• Fluoroplastiques (PTFE): Excellente résistance chimique aux acides forts, aux chlorures, aux fluorures et aux fluides à haute température.

Entretien et précautions

• Vérifier régulièrement le système d’entraînement magnétique pour assurer une bonne transmission de la puissance.
• Assurer la circulation du fluide dans l’enveloppe pour un contrôle efficace de la température.
• Éviter de dépasser les températures de fonctionnement recommandées, même avec une protection de l’enveloppe.
