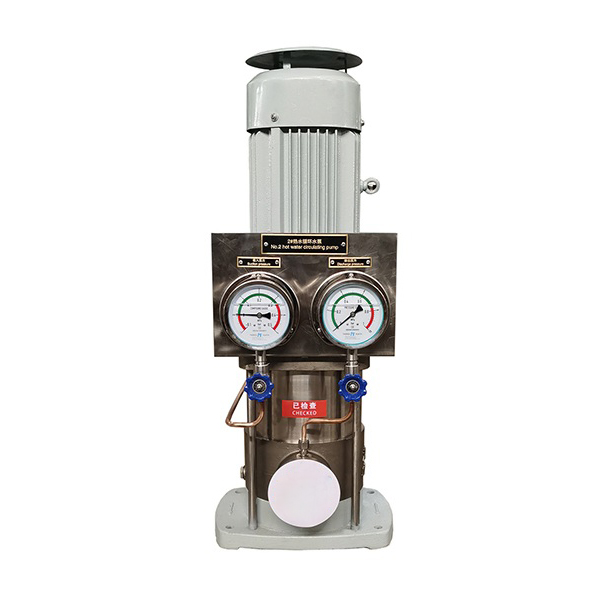

Processus d’emboutissage des pompes centrifuges multicellulaires verticales marines

La pompe centrifuge multicellulaire verticale marine est conçue pour fournir une pression élevée et des débits importants, ce qui la rend particulièrement adaptée aux systèmes d’alimentation en eau des chaudières de bord, aux systèmes de lutte contre l’incendie et aux systèmes de refroidissement. Sa conception multicellulaire et sa structure verticale permettent un fonctionnement efficace dans l’espace limité d’un navire, tout en garantissant fiabilité et durabilité.

Principe de fonctionnement

1. Elle utilise la force centrifuge de la roue en rotation pour aspirer l’eau et l’accélérer hors de l’entrée de la pompe.
2. Conception multi-étagée : L’eau est accélérée pas à pas à travers plusieurs roues, ce qui permet d’obtenir une hauteur de charge et une pression élevées.
3. La roue estampée en acier inoxydable assure un débit régulier et réduit la perte d’énergie.
4. La garniture mécanique résistante à l’usure assure un fonctionnement fiable et sans fuite à long terme.

Paramètres techniques

1. Débit de la pompe : 2,4, 3, 4 m³/h (varie selon le modèle)

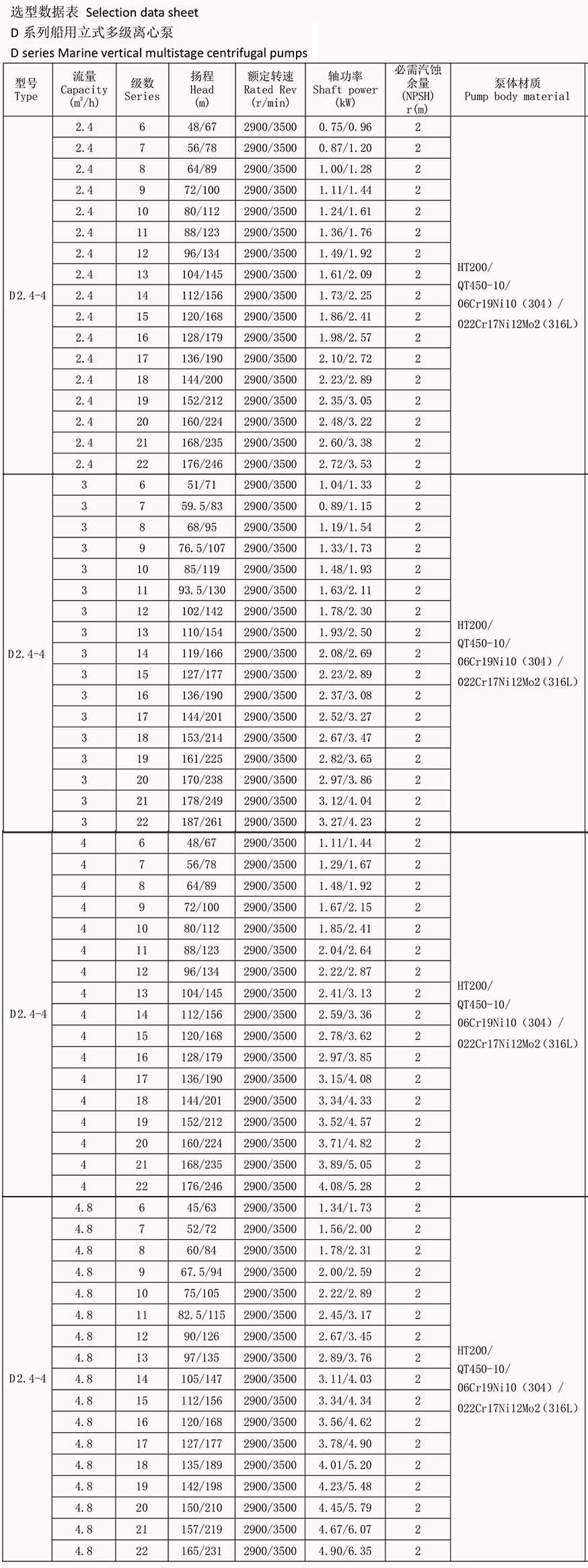

2. Gamme d’étages : 6 à 22 (voir le tableau ci-dessous pour les valeurs spécifiques)
3. Gamme de hauteurs de refoulement : 48 à 231 mètres (voir le tableau ci-dessous pour les valeurs spécifiques)
4. Principaux matériaux : Fonte ou acier inoxydable pour la résistance à la corrosion de l’eau de mer
5. Roue : Processus d’emboutissage en acier inoxydable pour l’efficacité
6. Joint d’étanchéité : Garniture mécanique résistante à l’usure pour une étanchéité à long terme

Caractéristiques principales

1. Structure verticale: Conception peu encombrante, installation flexible et faible encombrement pour les environnements à bord des navires.
2. Conception multi-étagée: Les roues multiples augmentent la hauteur de chute et la pression de l’eau pour les applications exigeantes.
3. Efficacité énergétique: La conception optimisée réduit la consommation d’énergie et les coûts d’exploitation.
4. Fiable: Fonctionnement stable à des températures élevées, à l’humidité et dans des conditions marines.
5. Fonctionnement silencieux et faible bruit: Fonctionnement silencieux et vibrations minimales, installation et maintenance faciles.
6. Durable : Résistant à la corrosion pour une utilisation à long terme dans l’eau de mer.

Principaux domaines d’application

1. Système d’approvisionnement en eau du navire: Fournit de l’eau domestique et industrielle à l’équipage et à l’équipement.
2. Système de lutte contre l’incendie du navire: Fournit de l’eau à haute pression pour la lutte contre l’incendie et le sauvetage.
3. Système de drainage du navire: Élimination rapide de l’accumulation d’eau pour assurer la sécurité et la stabilité.
4. Système de refroidissement du navire: Refroidissement des équipements et des moteurs pour éviter la surchauffe.
5. Pompe d’alimentation des chaudières: Transfère l’eau vers les chaudières dans des conditions de pression et de hauteur de charge élevées.
6. Système de circulation d’eau de mer: Fournit de l’eau de refroidissement aux moteurs et aux équipements, souvent en utilisant de l’eau de mer.
7. Système d’eau domestique du navire: Eau potable, eau de baignade et eau sanitaire pour l’équipage, assurant le respect des normes d’hygiène.
8. Système de traitement des eaux de ballast: Traite les eaux de ballast pour les rendre conformes aux normes environnementales.
9. Élimination des eaux de cale: Élimination des eaux de cale accumulées pour la sécurité du navire.

Points de sélection

1. Compétences en matière de hauteur de chute et de débit: Sélectionner la hauteur de chute et le débit appropriés pour un fonctionnement efficace dans toutes les conditions.
2. Sélection des matériaux: Utiliser des matériaux résistants à la corrosion (acier inoxydable ou fonte) pour une durabilité à long terme en mer.
3. Entretien et réparation de la pompe: Choisissez des modèles faciles à entretenir pour réduire la charge de travail de l’équipage, simplifier l’entretien, minimiser les pannes et prolonger la durée de vie de l’équipement.
