pompe de surpression horizontale à vortex

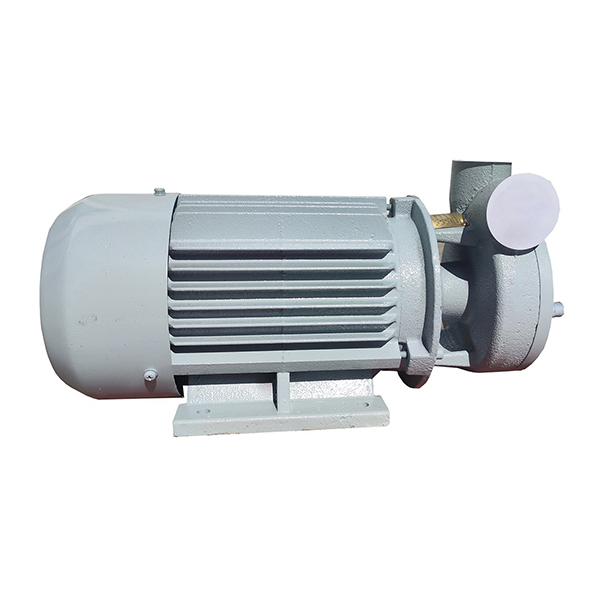

Pompe de surpression marine horizontale à vortex en acier inoxydable

La pompe de surpression horizontale marine à vortex est une sorte de pompe à grande hauteur de charge et à faible débit, conçue pour les systèmes marins et adaptée au transfert de liquides propres ou de milieux légèrement corrosifs.

Contactez-nous
Description

Grâce à sa conception compacte et à ses excellentes performances, la pompe de surpression marine horizontale à vortex est particulièrement adaptée aux applications nécessitant une hauteur de charge ou une pressurisation élevées, telles que l’alimentation en fioul des navires, l’alimentation en eau des chaudières et la pressurisation des liquides.

1. Principe de fonctionnement

  1. La pompe génère un mouvement tourbillonnaire à grande vitesse en faisant tourner la roue, accélérant et pressurisant de manière répétée le liquide dans la cavité du corps de la pompe avant le refoulement.
  2. Les cycles de pressurisation multiples permettent d’obtenir une hauteur de refoulement plus élevée pour les applications exigeantes.
  3. La roue comporte plusieurs petites ailettes pour réduire les pertes de débit et augmenter l’efficacité.
  4. La structure horizontale facilite l’installation et la maintenance, l’arbre de la pompe étant parallèle au plan horizontal.

2. Caractéristiques

  1. Conception de la structure
    • Arrangement horizontal : idéal pour les espaces d’installation limités à bord des navires, connexion directe au système de tuyauterie.
    • Roue tourbillonnaire à un étage pour une hauteur de chute élevée.
    • Conception optimisée du corps de la vis sans fin pour une efficacité et une stabilité accrues.
  2. Caractéristiques de performance
    • Haute hauteur de chute à faible débit, répondant aux demandes de haute pression.
    • Faible consommation d’énergie grâce à une conception efficace.
    • Bonne capacité d’auto-amorçage ; aucun équipement auxiliaire n’est nécessaire pour le démarrage.
  3. Fonctionnement stable
    • Forte capacité anti-cavitation pour le transport de liquides à basse pression.
    • Faibles vibrations et bruit grâce à une dynamique des fluides optimisée.

3. Paramètres techniques

  1. Corps de pompe : Fonte, acier inoxydable
  2. Roue : Acier inoxydable
  3. Joint d’étanchéité : Garniture mécanique

4. Scénarios d’application

  1. Applications marines
    • Transfert de fuel pour les systèmes d’alimentation des navires
    • Système d’alimentation en eau de chaudière pour l’eau propre à haute pression
    • Système d’eau de refroidissement pour les circuits de refroidissement sous pression
    • Pressurisation de l’eau de mer pour les systèmes de désalinisation ou de pulvérisation.
  2. Scénarios industriels
    • Pressurisation chimique pour les liquides corrosifs légers
    • Nettoyage à haute pression pour le nettoyage de coques ou de pipelines
    • Autres procédés à faible débit et à forte demande de hauteur de chute

5. Avantages en termes de performances

  1. Haute performance de la hauteur de chute: Le principe de fonctionnement spécial du vortex fournit une forte pression même en cas de faible débit.
  2. Durée de vie élevée: Les matériaux résistants à la corrosion prolongent la durée de vie des applications pour l’eau de mer et le mazout.
  3. Installation pratique: La conception horizontale s’adapte aux espaces étroits des navires et est facile à entretenir.
  4. Economie d’énergie et haute efficacité: La conception précise de la roue et de la vis sans fin réduit la consommation d’énergie et améliore l’efficacité.

6. Maintenance et entretien

  1. Vérifier régulièrement que la roue n’est pas endommagée ou entartrée ; la nettoyer ou la remplacer si nécessaire.
  2. Lubrifier périodiquement les roulements pour prévenir l’usure.
  3. Inspecter les garnitures mécaniques ; les remplacer si elles sont usées ou endommagées.
  4. Nettoyer la chambre de la pompe pour éviter l’accumulation d’impuretés.
  5. Inspecter le câblage du moteur et vérifier qu’il n’y a pas de vibrations ou de bruits anormaux.

7. Recommandations pour une utilisation sûre

  1. Éviter le fonctionnement à sec : Veillez à ce qu’il y ait suffisamment de liquide dans la chambre de la pompe avant de la faire fonctionner.
  2. Choisissez un joint et un matériau appropriés en fonction du fluide afin d’éviter la corrosion et les fuites.
  3. Installer des dispositifs de protection contre les surcharges pour éviter les dommages dus à une surpression ou à un fonctionnement en surcharge.
