chaîne à dents inversées pour les machines de l’industrie pétrochimique

La chaîne à dents est une chaîne de transmission spécialisée qui se distingue par son mécanisme d’engrènement unique avec les dents de la roue dentée. Contrairement aux chaînes traditionnelles, les chaînes à dents assurent la transmission de la puissance grâce à l’engrènement précis des dents de la chaîne avec les dents du pignon, ce qui permet d’améliorer les performances et la fiabilité dans les applications exigeantes.

Types et caractéristiques

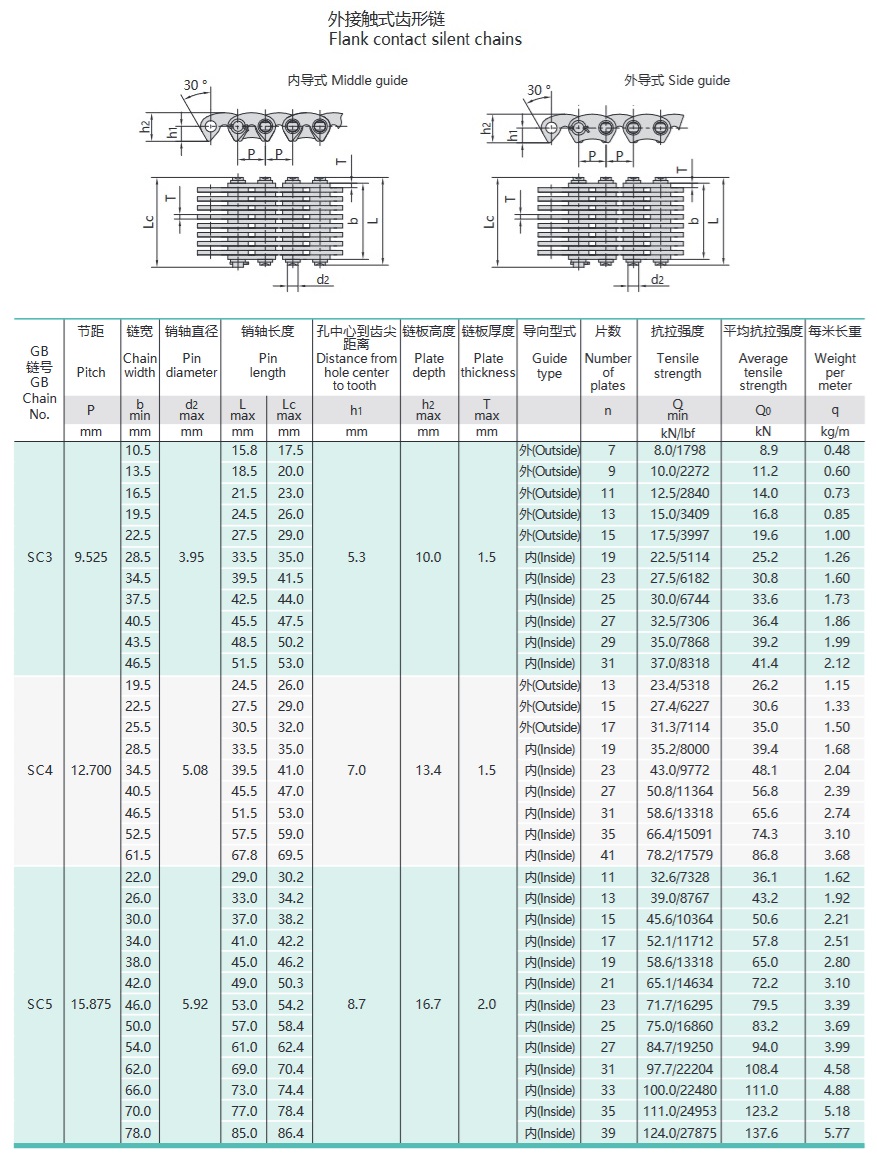

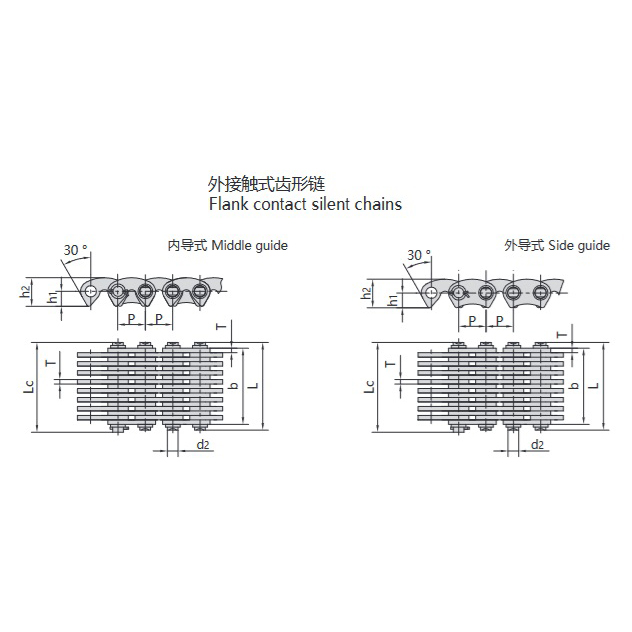

• Chaîne dentée à maillage externe: Le profil de la denture droite extérieure de la plaque de la chaîne s’engrène avec les dents du pignon pour un fonctionnement stable. Remarquable pour ses effets polygonaux plus importants, l’augmentation des chocs, des vibrations et du bruit.

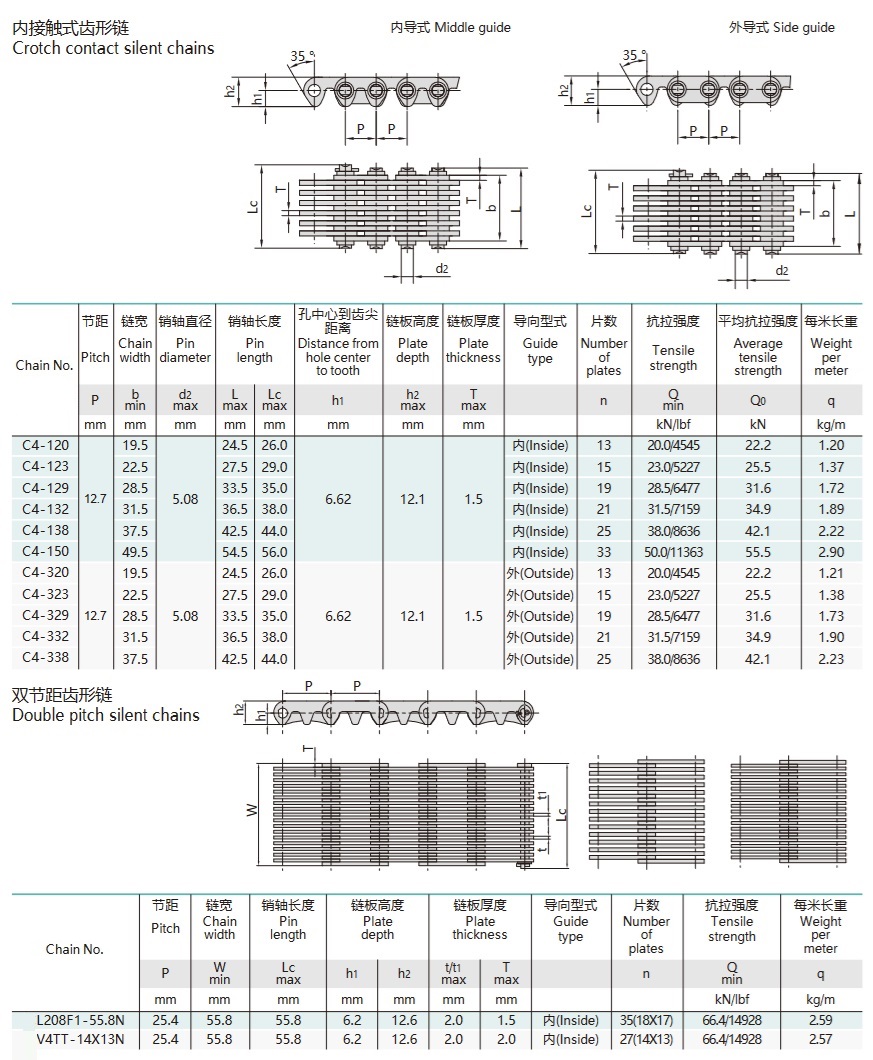

• Chaîne dentée à maillage interne: Le profil denté intérieur entre en contact avec les dents du pignon, réduisant le battement transversal, les vibrations et assurant une transmission plus douce, bien que le positionnement soit moins stable.
• Chaîne dentée à engrènement interne-externe: Combine les avantages de l’engrènement interne et externe. Idéale pour les vitesses élevées, les vitesses variables et les charges variables. Minimise les effets polygonaux, les chocs, les vibrations et le bruit, tout en augmentant l’efficacité de la transmission.

Avantages

• Pas de glissement élastique, ce qui garantit un rapport de transmission précis.
• Fonctionnement fiable et rendement élevé
• Transmission de puissance élevée et forte capacité de surcharge
• Taille compacte de la transmission et faible pression sur l’arbre pour des charges données
• Fonctionne à des températures élevées, à l’humidité, à la poussière et dans des environnements pollués.
• Faible force de tension requise

Applications

• Industrie chimique
• Machines textiles
• Escaliers mécaniques et ascenseurs
• Traitement du bois
• Garages de stationnement tridimensionnels
• Machines agricoles
• Traitement des aliments
• Instrumentation
• Industrie pétrolière

Limites

• Utilisable uniquement entre deux arbres parallèles
• Coût plus élevé et sensibilité à l’usure et à l’allongement
• Faible fluidité de la transmission et risque de charges dynamiques supplémentaires, de vibrations, de chocs et de bruit
• Ne convient pas aux transmissions à inversion rapide

Les chaînes dentées sont largement adoptées pour la transmission mécanique dans diverses industries, offrant un transfert de puissance robuste, précis et à haut rendement, avec des conceptions spécialisées pour divers besoins opérationnels.
