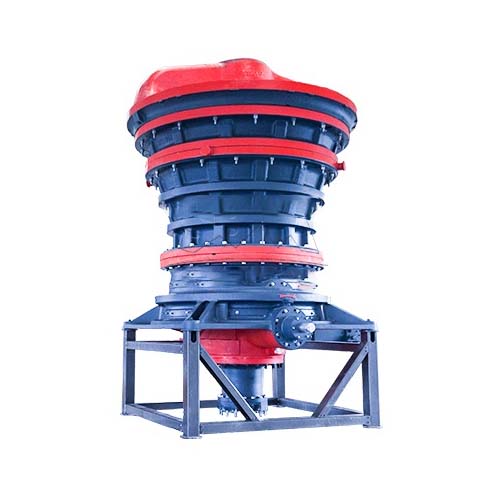

concasseur giratoire à grand angle d’inclinaison et surface de concassage

Le niveau technologique du concasseur giratoire est conforme au niveau international de pointe, ce qui permet de fournir aux utilisateurs des solutions de concassage grossier efficaces, intelligentes et de grande capacité. Par rapport au concasseur giratoire traditionnel, le concasseur giratoire a une puissance de concassage plus élevée, un coût plus faible et des fonctions de protection et de réglage plus pratiques, ce qui convient au concassage grossier des minerais avec des exigences de capacité élevées.

Caractéristiques du concasseur giratoire :

1. Conception optimisée, processus amélioré : Le concasseur giratoire adopte une longue surface de concassage avec un grand angle d’inclinaison, une course et une vitesse de rotation optimisées, s’adaptant aux différentes exigences de l’opération de concassage grossier. La conception optimisée de la chambre de broyage permet à l’équipement d’avoir une plus grande capacité de production, une plus grande taille d’alimentation et une plus longue durée de vie des garnitures. En remplaçant la douille excentrique, la capacité du concasseur peut être ajustée de manière flexible pour répondre aux différentes exigences du processus de concassage.
2. Fonctionnement continu et stable : Équipé d’une broche intégrale de grand diamètre, le processus de moulage des roulements est optimisé pour garantir une production continue et stable de l’équipement. La conception intégrée du cône et de l’arbre principal évite le desserrage du cône, ce qui réduit les temps d’arrêt. Les filets de verrouillage du cône dynamique sont situés sur le manchon de broche remplaçable, ce qui évite la concentration de contraintes sur la broche et améliore encore la résistance du corps de la machine.
3. Contrôle automatique intelligent, stable et efficace : le concasseur giratoire est équipé d’un système de contrôle automatisé qui surveille l’état de fonctionnement de l’équipement en temps réel, ce qui facilite le contrôle et l’entretien efficaces de chaque maillon et réduit les coûts d’entretien. L’équipement dispose également d’une fonction de diagnostic automatique, qui peut enregistrer les informations de production et optimiser les paramètres de fonctionnement de l’équipement en fonction des conditions d’exploitation.
4. Facile à utiliser et à entretenir : l’équipement est équipé d’un système de lubrification automatique et d’un système hydraulique qui peut automatiquement lubrifier, chauffer, refroidir et faire circuler l’eau en fonction des conditions de production, ce qui réduit les interventions manuelles. Le système de contrôle de la position de la broche régule la taille de l’ouverture de décharge par le biais du dispositif hydraulique, et compense également l’usure du revêtement pour assurer la stabilité de la taille des particules du produit. Le système de réglage de l’engrenage à l’extérieur de l’équipement permet d’ajuster facilement le jeu de l’engrenage, et le remplacement des bagues et des joints de la poutre est également très facile, puisqu’il peut être effectué sans démonter la poutre.
5. Adaptation aux conditions de travail difficiles, durabilité et fiabilité : le concasseur giratoire adopte une conception de châssis ultra-lourd, avec une bonne résistance aux chocs et une bonne durabilité, et peut s’adapter à l’exploitation minière et à d’autres environnements de travail difficiles. Il convient au concassage de roches et de minerais très durs et très abrasifs, et peut répondre aux besoins de différents clients.

Principe de fonctionnement du concasseur giratoire :

Basé sur le mécanisme de concassage par extrusion continue. L’équipement se compose d’une section de poutre transversale, d’une section de cadre supérieure, d’une section de cadre inférieure, d’une section de cône dynamique, d’une section de manchon excentrique, d’une section de transmission et d’une section de cylindre hydraulique. Le moteur électrique fait tourner l’arbre horizontal, et le mouvement est transmis au manchon excentrique par l’intermédiaire d’engrenages, qui entraîne ensuite la section du cône à pivoter en cercle pour achever le broyage des matériaux pierreux.

En ajustant le cylindre hydraulique au bas du cône, la taille de l’ouverture de décharge peut être ajustée de manière flexible pour contrôler la taille des particules du produit. Le cylindre hydraulique permet non seulement d’ajuster l’ouverture de décharge, mais il a également une fonction de protection contre les surcharges. Lorsqu’un objet incassable (tel que du fer) pénètre dans la chambre de broyage, le cylindre hydraulique provoque automatiquement la chute du cône mobile, libérant ainsi l’objet, évitant d’endommager l’équipement et garantissant le fonctionnement normal du concasseur.

Domaines d’application du concasseur giratoire :

Le concasseur giratoire est largement utilisé dans l’exploitation minière, la métallurgie, la construction, l’industrie chimique et d’autres domaines, et joue un rôle important dans le processus de concassage grossier des minerais. Les matériaux applicables sont les suivants :

1. Granit.
2. Basalte.
3. Diabase.
4. Calcaire.
5. Dolomie.
6. Minerai de fer.
7. Minerai de manganèse.
8. Minerai d’or.
9. Minerai de cuivre, etc.
