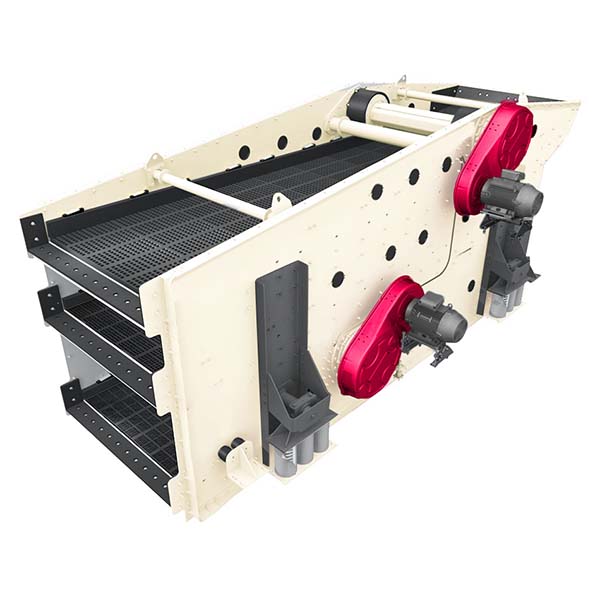

crible vibrant elliptique à deux axes d’excitation mobiles

Le crible vibrant elliptique est différent de la structure classique de transmission par engrenage synchrone. Le crible vibrant elliptique moderne adopte deux excitateurs indépendants pour réaliser un fonctionnement auto-synchrone, ce qui est non seulement simple en termes de structure, mais réduit également considérablement la complexité de l’entretien. Il convient au traitement des grains moyens et fins, humides, visqueux et autres matériaux difficiles à cribler.

Caractéristiques du crible vibrant elliptique :

1. Piste de mouvement composée : Le matériau sur la surface du crible réalise l’effet composé de projection et de glissement sous la piste elliptique, ce qui favorise la stratification du matériau et le criblage de la perméabilité.
2. Système d’excitation indépendant : Les deux excitateurs supérieur et inférieur sont décalés, ce qui facilite la maintenance et évite l’interférence mutuelle des pièces de transmission.
3. Structure compacte, disposition flexible : Peut être installé horizontalement ou avec une inclinaison de 5°, s’adaptant ainsi aux différentes exigences d’aménagement de l’espace.
4. Forte capacité antiadhésive : Particulièrement performant pour les matériaux complexes contenant de la boue, une forte teneur en eau ou de la viscosité.
5. Conception modulaire de la surface du tamis : Les mailles du tamis peuvent être facilement remplacées pour s’adapter aux différentes exigences en matière de taille des particules.
6. Conception de la structure par éléments finis : Force uniforme sur le corps du crible, fonctionnement stable et fiable à long terme.

Avantages du crible vibrant elliptique :

1. Efficacité de criblage accrue de plus de 25 % : Par rapport à un tamis linéaire de même spécification, le mouvement elliptique peut prolonger efficacement le temps de séjour du matériau sur la surface du tamis et améliorer le taux de criblage.
2. Adaptation plus large : Particulièrement adapté aux minerais, aux agrégats de construction, au sable et au gravier contenant une proportion élevée de particules fines, une grande quantité de boue et d’autres scénarios difficiles.
3. Entretien simple : Pas de structure d’engrenage synchrone, utilisation du principe d’auto-synchronisation, le secoueur ne nécessite pas de réglage régulier de la synchronisation, faible taux de défaillance.
4. Bon contrôle du bruit : Les vibrations fonctionnent en douceur, le bruit global pendant le fonctionnement est faible, ce qui contribue à la protection de l’environnement et au confort d’utilisation.
5. Matériaux très résistants et procédé de revêtement en caoutchouc : Résistent efficacement à l’usure et aux chocs, prolongeant ainsi la durée de vie de l’équipement.

Principe de fonctionnement du crible vibrant elliptique :

Le crible vibrant elliptique utilise deux excitateurs placés au bas du corps du crible, en quinconce à l’avant et à l’arrière. Ces excitateurs, équipés de blocs excentriques non équilibrés, génèrent une force excentrique, formant une piste vibrante synthétique elliptique.
Pendant le fonctionnement :

1. L’excitateur produit une trajectoire elliptique périodique pour favoriser le mouvement des matériaux.
2. Le matériau sur la surface du tamis est constamment projeté vers le haut, vers le bas et il roule, se déplaçant vers l’avant sous l’effet de la force elliptique.
3. Les matériaux à grains fins passent rapidement à travers les trous du tamis, tandis que les particules plus grosses continuent d’être transportées vers l’avant, ce qui permet d’obtenir un criblage de classification.
4. La direction, la fréquence et l’amplitude du mouvement elliptique peuvent être réglées par l’angle d’installation du secoueur et le système de commande électrique, afin de répondre aux différentes exigences en matière de criblage. Comparé au mouvement linéaire ou circulaire unique, le mouvement elliptique convient mieux aux matériaux humides et complexes qui sont susceptibles de bloquer le crible.

Domaines d’application du crible vibrant elliptique :

1. Mines et carrières:
   • Processus de classification après le concassage du minerai ;
   • Criblage du quartzite, du granit, du minerai de fer et d’autres minéraux contenant de la boue et de l’eau ;
   • Criblage des matériaux fins dans la ligne de production de sable de mécanisme.
2. Domaine des matériaux de construction:
   • Criblage des déchets de construction et des matériaux de recyclage du béton ;
   • Calibrage des matériaux de base de la surface des routes et des agrégats de gravier.
3. Industrie du charbon et de l’énergie:
   • Installation de lavage du charbon, criblage du charbon par voie humide ;
   • Séparation de la poudre de charbon, de la gangue de charbon et d’autres matériaux combustibles.
4. Protection de l’environnement et réutilisation des ressources:
   • Criblage des agrégats disponibles dans les déchets municipaux ;
   • Criblage des scories, du laitier, des résidus et d’autres ressources de recyclage des déchets solides.
