pompe pour procédés chimiques

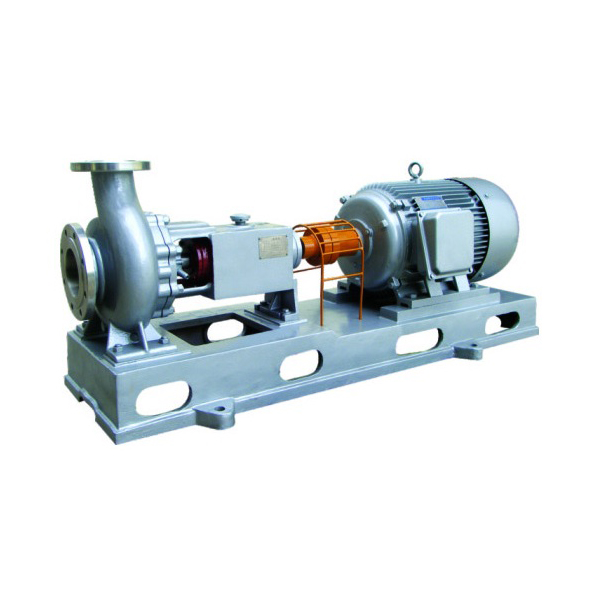

Pompe à processus chimique pour l’industrie métallurgique

Cette pompe de traitement chimique est une pompe centrifuge horizontale en porte-à-faux, monoétagée et à aspiration unique, conçue pour répondre aux normes ISO2858, et sa technologie de fabrication est conforme aux normes ISO5199.

Contactez-nous
Description

La pompe pour processus chimiques est largement utilisée dans les industries chimiques, pétrolières, métallurgiques, pharmaceutiques et autres pour le transport des fluides. Elle est particulièrement adaptée aux liquides à haute température, à haute pression, corrosifs ou spéciaux. Dotée d’une structure centrifuge à un étage, elle fournit des débits et des hauteurs de refoulement élevés, ce qui la rend idéale pour diverses applications de traitement.

Principe de fonctionnement

  1. Aspiration du liquide: Le liquide pénètre dans la chambre de la pompe par l’entrée et s’écoule dans la roue.
  2. Accélération par la force centrifuge: La roue, entraînée par l’arbre de la pompe, tourne à grande vitesse, projetant le liquide vers le bord extérieur du corps de pompe et augmentant la vitesse.
  3. Conversion d’énergie : Lorsque le liquide traverse le corps, l’énergie cinétique se transforme en énergie de pression, ce qui réduit le débit et augmente la pression.
  4. Décharge du liquide: Le liquide sous pression sort par la sortie, achevant le processus de transfert.

Caractéristiques

  • Conception mono-étagée: Pompe horizontale mono-étagée avec une structure compacte pour les besoins de grands débits et de hauteurs manométriques élevées.
  • Structure en porte-à-faux: Facilite l’installation et la maintenance, réduit la surcharge de l’arbre et l’usure des roulements.
  • Haute température et haute pression: Convient aux températures de -40°C à 250°C.
  • Forte résistance à la corrosion: Matériaux personnalisables (acier inoxydable, fonte, etc.) pour différents fluides corrosifs.
  • Haute efficacité et économie d’énergie: Roue/hydrodynamique optimisée pour un débit/une hauteur de chute important(e) tout en consommant moins d’énergie.
  • Bruit et vibrations réduits: Fonctionnement en douceur pour un travail continu à long terme.
  • Débit et hauteur de chute réglables: Le débit et la hauteur de chute peuvent être réglés en changeant la vitesse de la roue ou en remplaçant la roue.

Paramètres techniques

  • Débit : Q = 2 à 450 m³/h
  • Hauteur de chute : H = 3,5 à 200 m
  • Pression de service : P ≤ 1,6 MPa
  • Température de fonctionnement : T = -40°C à 250°C
  • Matériau du corps de pompe : Acier inoxydable, fonte ou autres matériaux spéciaux
  • Mode d’étanchéité : Garniture mécanique ou garniture d’étanchéité

Principaux domaines d’application

  • Industrie chimique: Transport de matières premières, de solutions chimiques, d’acides/alcalins, de solvants (en particulier pour des conditions de température/pression élevées et de résistance à la corrosion).
  • Industrie pétrolière: Transfert de fluides dans le raffinage, le transport de pétrole brut, le chauffage et le transfert de produits.
  • Industrie pharmaceutique: Solutions médicamenteuses et transfert de matières premières, nécessitant une bonne étanchéité et une bonne résistance à la corrosion.
  • Industrie métallurgique: Transfert de liquides et de boues contenant des particules métalliques, adapté aux lignes de fusion.
  • Traitement de l’eau: Dosage chimique, ajustement acide/alcalin, traitement des eaux usées.
  • Protection de l’environnement: Traitement des eaux usées, désulfuration, dénitrogénation, en particulier pour les fluides résiduaires corrosifs.
