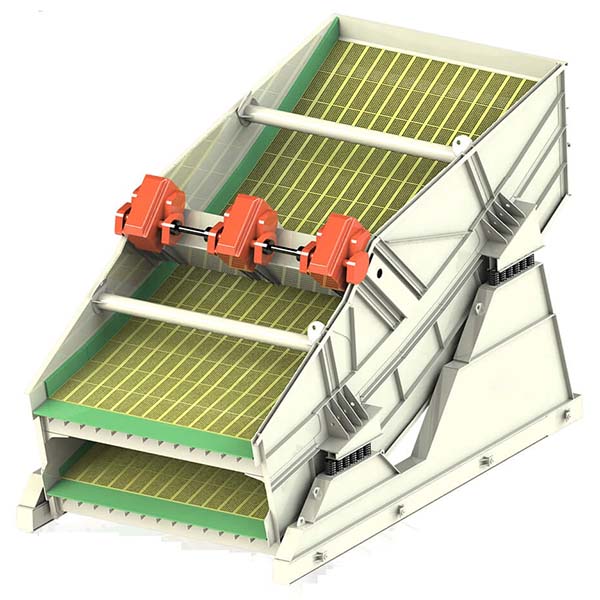

crible vibrant banane à trois surfaces inclinées

Le crible vibrant Banana adopte le principe du criblage à épaisseur égale, grâce à la conception de la surface du crible avec un angle d’inclinaison différent de plusieurs sections, pour réaliser la distribution uniforme de l’épaisseur du matériau sur la surface du crible, afin d’améliorer l’efficacité et la précision du criblage, qui est largement utilisé dans les industries du charbon, des mines de métaux, des matériaux de construction, etc.

Caractéristiques du crible vibrant banane :

1. Structure à inclinaison multiple : la surface du crible est généralement divisée en cinq ou six sections d’inclinaison décroissante, de l’extrémité d’alimentation de la grande inclinaison à l’extrémité de décharge de la petite inclinaison, pour réaliser le principe de criblage d’épaisseur égale, optimiser le débit du matériau et le processus de stratification.
2. Trajectoire de vibration elliptique complexe : les différentes sections du mode de vibration sont différentes : mouvement elliptique à grande vitesse à l’extrémité d’alimentation, la section intermédiaire tend à la vibration circulaire, la fin de la trajectoire elliptique inversée, formant un effet de criblage dynamique « rapide-stable-lent ».
3. Conception modulaire du vibrateur : utilisation d’un excitateur vibrant de type boîte de la série VB, force d’excitation élevée, grande fiabilité, structure facile à entretenir. Équipé de roulements SKF ou FAG de haute qualité pour garantir un fonctionnement stable à long terme.
4. Bonne étanchéité et optimisation de la structure : labyrinthe + double étanchéité mécanique, étanche à la poussière et à l’eau ; la trémie d’alimentation est spécialement conçue pour utiliser la surface du crible et améliorer l’efficacité du criblage.

Principaux avantages du crible vibrant banane :

1. Grande capacité de la machine : comparé au crible linéaire traditionnel ou au crible vibrant circulaire, le crible banane peut prendre en charge une plus grande tâche de criblage avec une structure plus compacte, réduisant l’espace et le coût d’installation de l’équipement.
2. Efficacité de criblage plus élevée : la piste vibrante multi-segments contrôle efficacement la vitesse de déplacement du matériau et le temps de séjour, ce qui rend le processus de criblage plus adéquat et convient au triage fin des matériaux à grains fins.
3. Économiser le nombre d’équipements : peut remplacer plusieurs machines de criblage traditionnelles utilisées côte à côte, réduire le nombre d’équipements et les coûts d’exploitation et d’entretien.
4. Faible bruit, faible transmission des vibrations : le corps du crible adopte une conception structurelle optimisée, avec un support de ressort en caoutchouc et un accouplement flexible, réduisant efficacement le bruit et les vibrations de l’équipement.
5. Facilité de réglage et d’entretien : réglage flexible de l’amplitude par l’ajout ou la soustraction du bloc de contrepoids, pour s’adapter aux différentes propriétés des matériaux et aux exigences du processus ; la modularisation de la structure de l’excitateur, le démontage et l’installation sont plus pratiques.

Principe de fonctionnement du crible vibrant banane :

Basé sur le principe du « criblage à épaisseur égale », son idée principale est de faire en sorte que le matériau sur la surface du crible ait une distribution d’épaisseur approximativement égale grâce à la surface de criblage inclinée à plusieurs sections. Cette structure peut ralentir efficacement le colmatage du matériau et l’accumulation de pression, et améliorer l’efficacité du classement.

Lorsque le moteur est démarré, l’excitateur entraîne l’ensemble du caisson de criblage pour produire des vibrations elliptiques composées, et le matériau sur la surface de criblage inclinée est affecté par la force d’excitation pour produire un saut continu vers l’avant. Sur les différents passages inclinés, la vitesse et l’accélération du matériau changent en conséquence, passant d’un transport rapide à une immobilisation lente, afin de compléter le processus de criblage de manière efficace. La trajectoire elliptique inversée à la fin aide les matériaux à grains fins à pénétrer dans le crible, améliorant ainsi la pureté et l’uniformité du produit.

Domaines d’application du crible vibrant banane :

1. Industrie du charbon : utilisé pour le criblage, la déshydratation, la démédiatisation, la désimprégnation et d’autres aspects du charbon brut, du charbon moyen, du charbon final, remplaçant les multiples cribles conventionnels dans les grandes usines de lavage des mines de charbon.
2. Mines de métaux : criblage du minerai de fer, des minerais de métaux non ferreux et d’autres minerais bruts et produits de broyage dans le cadre des processus de classification par voie humide et sèche.
3. Matériaux de construction et industrie des agrégats de sable et de gravier : sable, pierre concassée, poudre de pierre et autres agrégats de produits finis, criblage et classification granulométrique, amélioration de la qualité des agrégats.
4. Industrie chimique et métallurgique : prétraitement et classification de diverses matières premières chimiques de dureté moyenne ou à grain fin.
5. Industrie de l’énergie électrique : le système de criblage du charbon combustible est un élément central du criblage à haut rendement.

Si vous avez besoin de personnaliser les paramètres en fonction de la nature du matériau et des exigences de criblage, n’hésitez pas à nous contacter pour obtenir une assistance technique.
